wykonane na zamówienie Zewnętrzny pokrowiec na głowę z baldachimem do drona z włókna węglowego
Dom / Produkt / Części w kształcie specjalnego / Aerospace / Zewnętrzny pokrowiec na głowę z baldachimem do drona z włókna węglowego
  • Zewnętrzny pokrowiec na głowę z baldachimem do drona z włókna węglowego
  • Zewnętrzny pokrowiec na głowę z baldachimem do drona z włókna węglowego
  • Zewnętrzny pokrowiec na głowę z baldachimem do drona z włókna węglowego
  • Zewnętrzny pokrowiec na głowę z baldachimem do drona z włókna węglowego

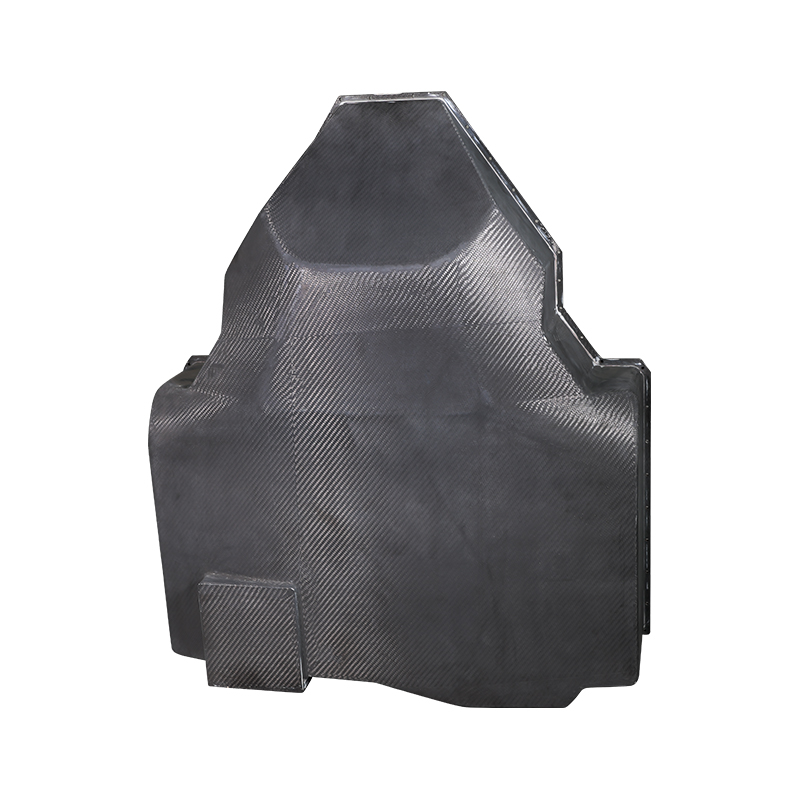

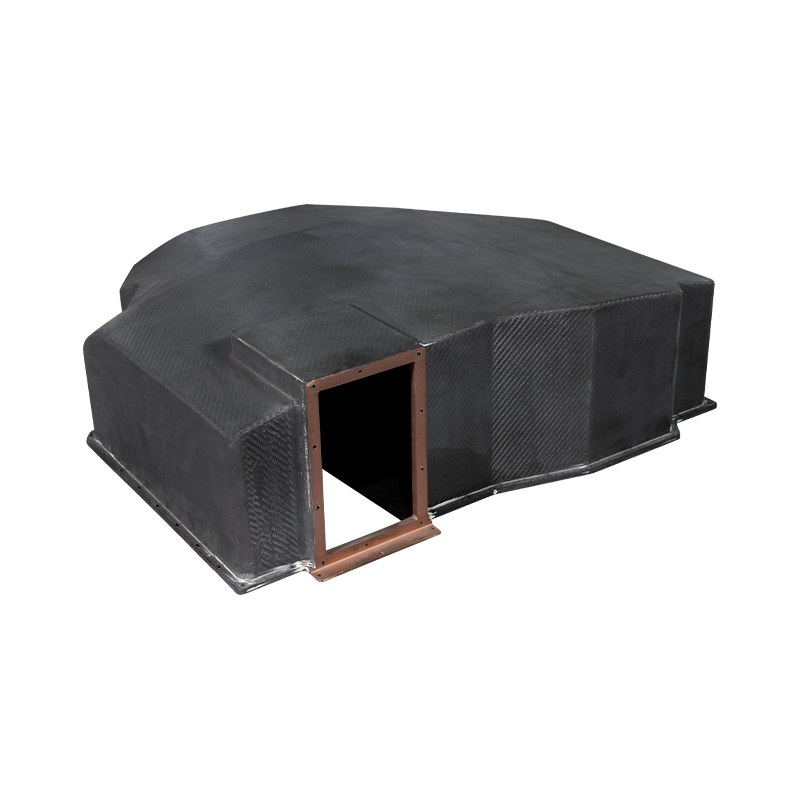

Zewnętrzny pokrowiec na głowę z baldachimem do drona z włókna węglowego

Może zmniejszyć ciężar konstrukcji samolotu o około 15% ~ 20% i zwiększyć efektywne obciążenie; może również uprościć sprzęt procesowy UAV, zmniejszyć obciążenie montażowe, skrócić cykl produkcyjny i obniżyć koszty całego cyklu życia całego samolotu. Parametry można dostosować.

Skontaktuj się z nami
Poprzedni：Podwozie bezzałogowego statku powietrznego (UAV) z włókna węglowegoNastępny：Powłoka z włókna węglowego
zakres
OSŁONA ZEWNĘTRZNA UAV · KLASA LOTNICZA
Zewnętrzny pokrowjaec na głowę z baldachimem do drona z włókna węglowego
Waga (typowa) 42-68g
Grubość ścianki 0,6-1,2 mm
Temperatura obsługi -40 do 110°C
Przegląd strukturalny
Daszek z prepregu z włókna węglowego wytwarzany poprzez dopasowane formowanie metalu lub utwardzanie w autoklawie. Tkanina diagonalna Toray T700 3K z żywicą epoksydową o wysokiej wytrzymałości. Moduł rozciągania 65 GPa, wytrzymałość na zginanie 750 MPa. Zaprojektowany dla DJI M300, Mavic 3, Matrice i niestandardowych ramek FPV. Wewnętrzny prześwit przeznaczony dla modułów GPS, IMU i kabli interfejsu ładunku. Rezystywność powierzchniowa 10-100 omów na kwadrat dla ochrony ESD.
Typ włókna Toray T700SC 3K 2x2 skośny
Układ żywiczny Epoksyd (Tg 135°C)
Objętość włókien 57-62 proc
Wykończenie powierzchni Połysk (GU 90) lub mat
Punkty mocowania Wbudowane nakrętki M2,5 / M3
1
Podstawowe zalety
  • Redukcja masy: 70 procent lżejsza niż osłona aluminiowa, 50 procent lżejsza niż PC-ABS przy tej samej sztywności
  • Przezroczystość sygnału: Tłumienie transmisji RF poniżej 0,3 dB przy 2,4 GHz i 5,8 GHz (zastosowana powłoka nieprzewodząca)
  • Odporność na uderzenia: Brak propagacji pęknięć po upadku na beton 500 g z wysokości 1,5 m
2
Parametry wymiarowe
  • Zakres długości: 55-120 mm (w zależności od płatowca)
  • Zakres szerokości: 45-95 mm
  • Zakres wysokości: 25-55 mm
  • Tolerancja: plus/minus 0,15 mm na powierzchniach montażowych
  • Kąt pochylenia: 2 do 3 stopni przy wyjmowaniu z formy
3
Odporność środowiska
  • Odporność na promieniowanie UV: 500 godzin QUV z zachowaniem połysku powyżej 85 procent
  • Absorpcja wilgoci: mniej niż 0,1 procent po 7 dniach zanurzenia
  • Odporność chemiczna: Nie ma wpływu na paliwo, olej i standardowe rozpuszczalniki czyszczące
Uwagi dotyczące integracji i montażu
Wkręty montażowe powinny mieć podkładki nylonowe, aby zapobiec korozji galwanicznej pomiędzy płatowcem z włókna węglowego i aluminium.
Wstępnie nawiercone otwory o średnicy 2,2 mm pod śruby M2; Kąt pogłębienia 100 stopni do montażu równo z powierzchnią.
Dostępny kanał uszczelki EMI do ekranowania przed zakłóceniami elektromagnetycznymi z modułów ESC.
Szczeliny wentylacyjne można zintegrować podczas formowania w celu zapewnienia przepływu powietrza chłodzącego akumulator lub ESC.
Macierz kompatybilności
Kompatybilny z DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II i niestandardowymi ramkami FPV od 7 do 10 cali.
Dostępna konstrukcja drzwi dostępu do ładunku z mechanizmem opuszczania lub występem dodatkowej kamery.
Niestandardowe wycięcia na anteny (SMA, u.FL) i porty USB/HDMI obsługiwane przez jednostki MOQ 50.
Protokół obsługi i konserwacji
01. Czyszczenie — użyj alkoholu izopropylowego (70%) i niestrzępiącej się szmatki. Nie zanurzać w płynie.
02. Kontrola — Przed każdym lotem należy sprawdzić rozwarstwienie za pomocą próby zaczepowej. Tępy dźwięk wskazuje na separację.
03. Naprawa — Drobne pęknięcia wypełnione żywicą epoksydową. Wymień pokrywę, jeśli uszkodzenie spowodowane uderzeniem przekracza długość pęknięcia 15 mm.
04. Przechowywanie — Gdy nie jest używane, należy je przechowywać z dala od bezpośredniego światła słonecznego. Przezroczysta powłoka UV wydłuża żywotność do 2000 godzin lotu.
Typowe zastosowania
Przemysłowe drony inspekcyjne UAV do oprysków rolniczych Samolot poszukiwawczo-ratowniczy Pokrowce na wyścigi freestyle FPV Obudowy platformy mapującej LiDAR
Czy włókno węglowe blokuje sygnał GPS?
Niepowlekane włókno węglowe tłumi sygnały RF. Nasze daszki posiadają nieprzewodzącą warstwę powierzchniową (włókno szklane lub żelkot), która ogranicza utratę sygnału do poziomu poniżej 0,5 dB, umożliwiając odbiór sygnału GPS i telemetrii bez anten zewnętrznych.
Maksymalna wysokość robocza i temperatura
Wysokość do 7000 m. Temperatura pracy ciągłej -30°C do 85°C. Krótkotrwałe narażenie na temperaturę 110°C (bezpośrednie działanie promieni słonecznych na ciemne powierzchnie).
Niestandardowy koszt formy i czas realizacji
Forma aluminiowa: 1800-2500 USD, czas realizacji 25-30 dni. Przykładowe zadaszenia dostarczone w ciągu 5 dni od zakończenia formowania.
i Wszystkie zadaszenia są w 100% sprawdzane za pomocą maszyny współrzędnościowej pod kątem tolerancji położenia otworów. Raporty z testów partii obejmują Tg, objętość włókien i kontrolę wizualną zgodnie z IPC-A-600. Dostępne oznakowanie OEM (grawerowanie laserowe).
