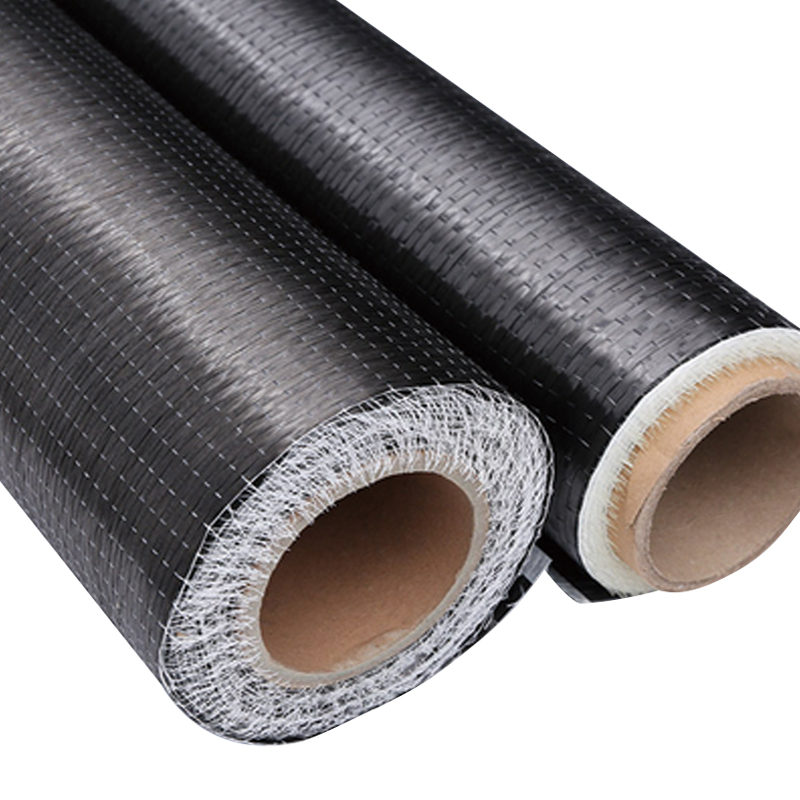

Wysoce elastyczna jednokierunkowa tkanina wzmacniająca z włókna węglowego UD

Wysoce elastyczna jednokierunkowa tkanina wzmacniająca UD z włókna węglowego to wysokowydajny materiał kompozytowy, w którym jako materiały wzmacniające wykorzystuje się jednokierunkowo ułożone włókna węglowe. Ma wytrzymałość, moduł i odporność na zmęczenie. Jego elastyczność ułatwia dopasowanie skomplikowanych powierzchni konstrukcyjnych i nadaje się do wzmacniania podłoży o różnych kształtach. Jest szeroko stosowany w naprawie i wzmacnianiu budynków, mostów i urządzeń przemysłowych. W porównaniu z tradycyjną stalą jest lżejsza, bardziej odporna na korozję oraz ma wygodną i wydajną konstrukcję.

Skontaktuj się z nami
Poprzedni：Tkanina o splocie płóciennym z włókna węglowego 1k/3k/12kNastępny：Brak następnego produktu
zakres

Charakterystyka produktu

  • Lekki, gęstość to tylko 1/4 stali.
  • Wysoka wytrzymałość
  • Wysoka elastyczność i możliwość zastosowania w przypadku elementów o skomplikowanych kształtach.
  • Wygodna konstrukcja, nie wymaga dużych maszyn, wysoka wydajność konstrukcji.
  • Odporny na korozję, kwasoodporny, odporny na zasady, odporny na sól i odporny na różne trudne warunki.
Wzmocnienie Rozciągliwość Intensywność Rozciągliwość Moduł Wydłużenie Waga (g/㎡)
T300-12000 ≥3500Mpa ≥230Gpa ≥1,5% 198
T300-12000 ≥3500Mpa ≥230Gpa ≥1,5% 396
T700S-12000 ≥4900Mpa ≥240Gpa ≥2,1% 400
T700S-12000 ≥4900Mpa ≥240Gpa ≥2,1% 800
T800S-12000 ≥5800Mpa ≥294Gpa ≥2,0% 515
T800S-12000 ≥5800Mpa ≥294Gpa ≥2,0% 1030
Zastosowanie: wzmacnianie belek, słupów, ścian, stropów, filarów i punktów konstrukcji belkowo-słupowych elementów budowlanych.

Możemy zaprojektować i wyprodukować tkaniny według wymagań klienta (powyższe stanowi tylko część ekspozycji)

JEDNOKIERUNKOWY · KLASA ROZCIĄGANIA
Wysoce elastyczna tkanina wzmacniająca z włókna węglowego UD
Jednokierunkowa tkanina wzmacniająca z włókna węglowego wytwarzana z włókien ciągłych Toray T700S i T800S. Gramatura włókien waha się od 100 gsm do 600 gsm z opcjonalnym klejem termoplastycznym lub kompatybilnym z żywicą epoksydową. Struktura tkaniny składa się z równoległych włókien węglowych połączonych ze sobą lekką siatką lub przędzą wątku, zapewniając 85–95% ułożenia włókien w głównym kierunku obciążenia. Materiał ten wykazuje moduł sprężystości 230-294 GPa i wytrzymałość na rozciąganie 4900-5900 MPa, w zależności od wybranego gatunku włókna. Elastyczny system spoiwa pozwala tkaninie dopasować się do zakrzywionych powierzchni formy bez wyboczenia włókien lub koncentracji naprężeń wywołanych karbowaniem.
100-600 g/m² Zakres masy powierzchniowej
230-294 GPa Moduł rozciągania
4900-5900 MPa Wytrzymałość na rozciąganie
Podstawowe zalety
01
Wysokie wyrównanie włókien
85-95 procent włókien zorientowanych w kierunku obciążenia, maksymalizując sztywność właściwą i wytrzymałość na jednostkę masy laminatu kompozytowego.
02
Elastyczny system wiążący
Proszek termoplastyczny lub klej na bazie żywicy epoksydowej utrzymuje elastyczność tkaniny podczas ręcznego układania i automatycznego umieszczania taśmy bez zniekształcania włókien.
03
Jednolita kontrola grubości
Technologia rozprowadzania włókien umożliwia osiągnięcie tolerancji grubości plus/minus 5 procent, redukując obszary bogate w żywicę i poprawiając konsolidację laminatu.
04
Dostosowana gramatura włókien
Dostępne w gramaturach 100 g/m2 od 100 do 600 g/m2, co pozwala na precyzyjne dopasowanie układu warstw laminatu do wymagań konstrukcyjnych.
Specyfikacje techniczne
Typ włókna Toray T700S/T800S/T1100G
Opcje rozmiaru Kompatybilny z żywicami epoksydowymi / Termoplastyczny (PA, PPS)
Masa powierzchniowa włókna 100, 150, 200, 300, 400, 600 g/m2
Standardowa szerokość 300 mm, 600 mm, 1200 mm
Materiał scrimowy Poliester / Włókno szklane / Brak
Okres przydatności do spożycia 12 miesięcy w temperaturze 5-25°C, <60% RH
Scenariusze zastosowań
[A]
Konstrukcje lotnicze: Dźwigary skrzydeł, usztywnienia kadłuba i żebra powierzchni sterowych wymagające jednokierunkowego wzmocnienia, aby wytrzymać obciążenia zginające.
[B]
Komponenty samochodowe: Zderzaki, słupki B i konstrukcyjne półki na akumulatory, w przypadku których dostosowana sztywność zmniejsza całkowitą masę pojazdu.
[C]
Sprzęt sportowy: Ramy rowerowe, wędki i kije hokejowe wymagające dużej sztywności właściwej z kontrolowaną reakcją na zginanie.
[D]
Energia wiatrowa: Osłony dźwigarów i żebra ścinane do kompozytowych łopat turbin wiatrowych, zapewniające odporność na zmęczenie przez ponad 20 lat użytkowania.
Notatki merytoryczne
Weryfikacja wyrównania włókien: Odchylenie kąta od zamierzonej orientacji 0 stopni utrzymuje się poniżej 1,5 stopnia, co sprawdza się za pomocą mikroskopii optycznej zgodnie z normą ASTM D6856.
Zgodność impregnacji: Skład chemiczny dostosowany do systemów żywic epoksydowych, winyloestrowych i poliestrowych. Kompatybilność z BMI i żywicami cyjanianowymi dostępna na zamówienie.
Konsolidacja próżniowa: Zalecana procedura odgazowania przed wlewem żywicy w celu usunięcia powietrza uwięzionego pomiędzy kablami i uzyskania frakcji objętościowej włókien na poziomie 55-65 procent.
Obsługa i przechowywanie
01 Tkaninę przechowuj w szczelnie zamkniętych plastikowych torebkach ze środkiem osuszającym, aby zapobiec wchłanianiu wilgoci, co może mieć wpływ na właściwości klejenia i właściwości zwilżania żywicy.
02 Cięcie za pomocą noży prostych lub automatycznych stołów tnących; unikaj ostrych zagięć lub zagięć, które mogą spowodować niewspółosiowość lub pęknięcie włókien.
03 Usuń warstwę ochronną bezpośrednio przed układaniem. Tkaninę wystawioną na działanie warunków otoczenia przez ponad 8 godzin należy kondycjonować w środowisku układania.
04 Naprężenie rolki podczas dozowania nie powinno przekraczać 5 N, aby zapobiec rozciąganiu błony spoiwa termoplastycznego.
Często zadawane pytania
Jak określić prawidłową masę powierzchniową dlalayupu?
Oblicz wymaganą grubość laminatu, korzystając ze wzoru na ułamek objętościowy włókien: t = (waga na powierzchnię) / (gęstość włókien x Vf). W przypadku tkaniny o gramaturze 300 g/m2 i 60% Vf grubość utwardzonej warstwy wynosi około 0,27 mm.
Czy tkaninę UD można łączyć z tkaninami?
Tak. Warstwy UD umieszczone w różnych orientacjach (0°, 90°, ±45°) można przeplatać z warstwami powierzchniowymi tkaniny, aby poprawić wykończenie powierzchni i odporność na uderzenia przy jednoczesnym zachowaniu sztywności.
Optymalny cykl utwardzania tkaniny UD impregnowanej żywicą epoksydową
Zalecane utwardzanie: 120°C przez 2 godziny, utwardzanie w 180°C przez 2 godziny (dla epoksydów motoryzacyjnych i lotniczych). Ciśnienie worka próżniowego minimum 0,08 MPa. Szybkość nagrzewania 2-3°C na minutę.
Jaki jest maksymalny dopuszczalny kąt opadania warstwy?
Warstwy można zakończyć ze stosunkiem nachylenia 10:1 (długość:grubość), aby zapobiec koncentracji naprężeń w miejscach opadania warstw. Przesuń punkty końcowe o 5-10 mm.
i Dostępne certyfikaty materiałowe: AS9100D do zastosowań lotniczych i kosmicznych, IATF 16949 do zastosowań motoryzacyjnych. Dostępne niestandardowe gramatury i szerokości włókien, czas realizacji 4-6 tygodni. Przetestuj próbki z każdej partii produkcyjnej zgodnie z ASTM D3039.
