wykonane na zamówienie Tkanina o splocie płóciennym z włókna węglowego 1k/3k/12k
Dom / Produkt / Tkana tkanina z włókna węglowego / Tkanina z czystym węglowym tkaniną / Tkanina o splocie płóciennym z włókna węglowego 1k/3k/12k
  • Tkanina o splocie płóciennym z włókna węglowego 1k/3k/12k
  • Tkanina o splocie płóciennym z włókna węglowego 1k/3k/12k
  • Tkanina o splocie płóciennym z włókna węglowego 1k/3k/12k
  • Tkanina o splocie płóciennym z włókna węglowego 1k/3k/12k

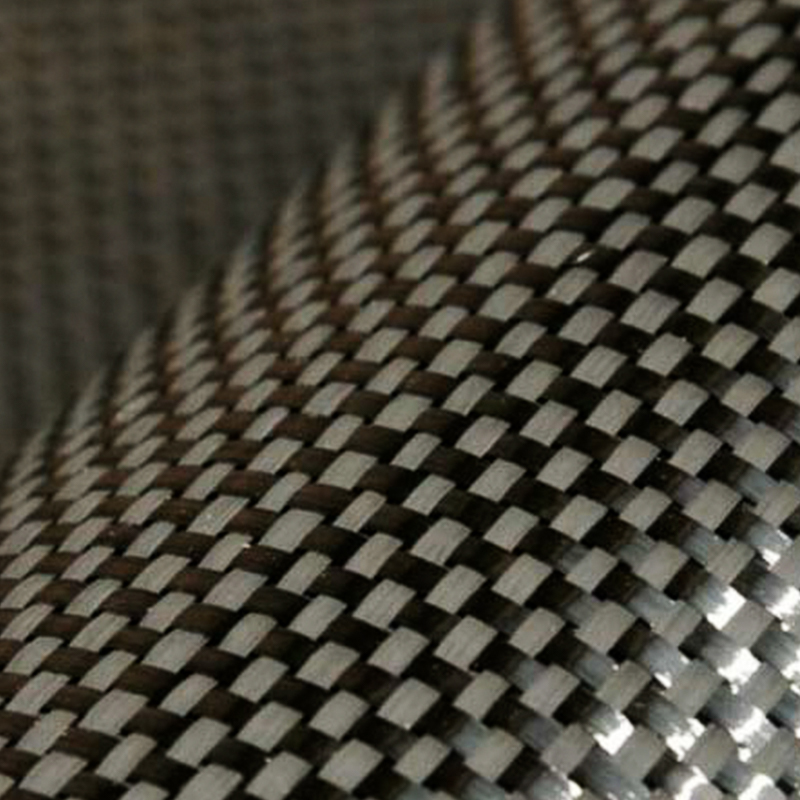

Tkanina o splocie płóciennym z włókna węglowego 1k/3k/12k

Tkaniny o splocie płóciennym z włókna węglowego 1K, 3K, 12K to wysokiej jakości materiały tekstylne wykonane z włókna węglowego. Tkaniny o splocie płóciennym tkane są naprzemiennie z osnowy i wątku, które są płaskie i odporne na zużycie. Tkanina 1K jest lekka i cienka, odpowiednia do małych, precyzyjnych konstrukcji; Tkanina 3K ma umiarkowaną wytrzymałość i jest szeroko stosowana w przemyśle lotniczym, motoryzacyjnym i innych dziedzinach; Tkanina 12K jest grubsza i nadaje się do dużych obszarów i wysokich wymagań wytrzymałościowych, takich jak łopaty turbin wiatrowych i wzmocnienia budynków. Tkaniny z włókna węglowego są lekkie, odporne na korozję i mają wysoką wytrzymałość.

Skontaktuj się z nami
Poprzedni：Odporna na ścieranie i wysoką temperaturę tkanina o splocie diagonalnym z włókna węglowegoNastępny：Wysoce elastyczna jednokierunkowa tkanina wzmacniająca z włókna węglowego UD
zakres

Charakterystyka produktu

  • Wysoka wytrzymałość właściwa, wysoka elastyczność właściwa
  • Odporność na zmęczenie, stabilność termiczna
  • Przewodność, dobra przepuszczalność promieniowania rentgenowskiego
  • Odporność na zakwaszenie termiczne, odporność na korozję, odporność chemiczna.

Wpisz

Wzmocnienie Splot Waga (g/㎡) Grubość (mm) Szerokość (M)
DL-1 tys Zwykły 1K Zwykły 120 0.16 0-2,3
DL-3 tys Zwykły 3 tys Zwykły 160 0.18 0-2,3
DL-3 tys Zwykły 3 tys Zwykły 200 0.22 0-2,3
DL-3 tys Zwykły 3 tys Zwykły 280 0.3 0-2,3
DL-12 tys Zwykły 12 tys Zwykły 400 0.45 0-2,3
DL-12 tys Zwykły 12 tys Zwykły 450 0.5 0-2,3

Możemy zaprojektować i wyprodukować tkaniny według wymagań klienta (powyższe stanowi tylko część ekspozycji)

1 tys · 3 tys · 12 tys · GŁADKI SPLOT
Tkanina o prostym splocie z włókna węglowego
Tkanina z włókna węglowego o prostym splocie, wytwarzana z kabli z włókna węglowego Toray, Mitsubishi lub Zoltek, o liczbie włókien 1 tys, 3 tys i 12 tys. Struktura splotu charakteryzuje się symetrycznym wzorem przeplotu jeden na drugim, zapewniającym zrównoważone właściwości mechaniczne w kierunkach 0 stopni i 90 stopni. Gramatura waha się od 80 g/m² (1K) do 600 g/m² (12K). Dostępne szerokości standardowe od 100 mm do 1600 mm. Tkanina charakteryzuje się wytrzymałością na rozciąganie 3500-4800 MPa i modułem sprężystości 230-240 GPa, przy grubości warstwy od 0,08 mm do 0,42 mm w zależności od wielkości kabla i ciężaru powierzchniowego.
Rozmiar holowania
1K 3K 12K
Masa powierzchniowa
80 gsm 200 g/m2 300 g/m2 600 gsm
Zakres szerokości
100 mm 300 mm 1000 mm 1600 mm
Grubość utwardzonej warstwy: 0,08-0,42 mm (w zależności od ciągnięcia)
Podstawowe zalety
A
Zrównoważone właściwości: Symetryczna geometria splotu zapewnia równą wytrzymałość na rozciąganie i zginanie w kierunkach osnowy i wypełnienia, eliminując słabości specyficzne dla orientacji.
B
Charakterystyka zasłony: Struktura splotu płóciennego zapewnia stałą możliwość układania na złożonych krzywiznach przy minimalnym sprężystości, zachowując dopasowanie do powierzchni formy.
C
Estetyka powierzchni: Przeplatający się wzór tworzy widoczną teksturę szachownicy, która pozostaje zachowana po laminowaniu, zapewniając wizualną jednolitość w zastosowaniach kosmetycznych.
D
Stabilność splotu: Ciasne przeplatanie zapobiega ślizganiu się przędzy podczas manipulacji i wtapiania żywicy, utrzymując wyrównanie włókien i zapobiegając zniekształceniom.
Dane techniczne według rozmiaru holu
Holowanie Masa powierzchniowa Grubość Wytrzymałość na rozciąganie
1K 80-100 g/m² 0,08-0,10 mm 4800 MPa
3K 200-245 g/m² 0,20-0,25 mm 4200 MPa
12K 400-600 g/m² 0,35-0,42 mm 3500 MPa
Kompatybilność z żywicami: epoksydowa, poliester, ester winylowy, fenol. Środek zaklejający dostosowany do systemu żywic.
Pola aplikacji
Wnętrza lotnicze Panele nadwozia samochodowego Sprzęt sportowy Kadłuby morskie Fasady architektoniczne Tabele obrazowania medycznego Łopaty turbin wiatrowych Ramy dronów Rolki przemysłowe Niestandardowe nakładki kosmetyczne
Obsługa i przetwarzanie notatek
Cięcie: Użyj nożyczek pneumatycznych lub nożyc CNC. Cięcie laserowe może spowodować stopienie krawędzi klejarki termoplastycznej. Strumień wodny odpowiedni do produkcji wielkoseryjnej.
Wlew żywicy: Przepuszczalność zmienia się w zależności od wielkości kabla. Tkaniny 1K i 3K wymagają niższego ciśnienia wtrysku (0,2-0,4 MPa). Tkaniny 12K umożliwiają większy przepływ (0,5-0,8 MPa).
Drapowania: Wstępne podgrzanie do 40-50°C poprawia zgodność ze złożonymi kształtami 3D. Unikaj rozciągania powyżej 2% wydłużenia, aby zapobiec zniekształceniom splotu.
Konsolidacja: Ciśnienie worka próżniowego 0,08-0,1 MPa. Utwardzanie w autoklawie w temperaturze 120-180°C w zależności od systemu żywicy. Cykl po utwardzeniu zgodnie ze specyfikacjami producenta żywicy.
Często zadawane pytania
Wybór pomiędzy 1K, 3K i 12K
1K zapewnia najlepszą teksturę powierzchni i zgodność ze złożonymi kształtami. 3K zapewnia równowagę kosztów i wyglądu kosmetycznego. 12K jest zoptymalizowany pod względem kosztów do zastosowań konstrukcyjnych, gdzie wykończenie powierzchni jest mniej krytyczne.
Okres ważności i warunki przechowywania
12 miesięcy w temperaturze 5-25°C i wilgotności względnej poniżej 60 procent. Przechowywać w oryginalnym opakowaniu. W przypadku długotrwałego wystawienia na działanie temperatury powyżej 35°C może nastąpić pogorszenie zaklejania.
Naprawa uszkodzonej tkaniny o splocie płóciennym
Zlokalizowane uszkodzenia można naprawić, łatając tkaniną o odpowiednim rozmiarze. Zakładka minimum 25 mm z każdej strony. Utwardzać tym samym systemem żywic w obniżonej temperaturze.
i Wszystkie partie tkanin przetestowano pod kątem ciężaru powierzchniowego zgodnie z normą ASTM D3776 i właściwościami na rozciąganie zgodnie z normą ASTM D3039 (impregnowane żywicą). Dostępna certyfikacja dla zastosowań lotniczych, motoryzacyjnych i morskich.
