wykonane na zamówienie Płyta izolacyjna z żywicy epoksydowej z włókna szklanego
Dom / Produkt / Prepreg / Płyta izolacyjna z żywicy epoksydowej z włókna szklanego
  • Płyta izolacyjna z żywicy epoksydowej z włókna szklanego
  • Płyta izolacyjna z żywicy epoksydowej z włókna szklanego
  • Płyta izolacyjna z żywicy epoksydowej z włókna szklanego
  • Płyta izolacyjna z żywicy epoksydowej z włókna szklanego

Płyta izolacyjna z żywicy epoksydowej z włókna szklanego

Skontaktuj się z nami
Poprzedni：Nie było wcześniejszego produktu.Następny：Brak następnego produktu
zakres
SERIA FR-4/G11

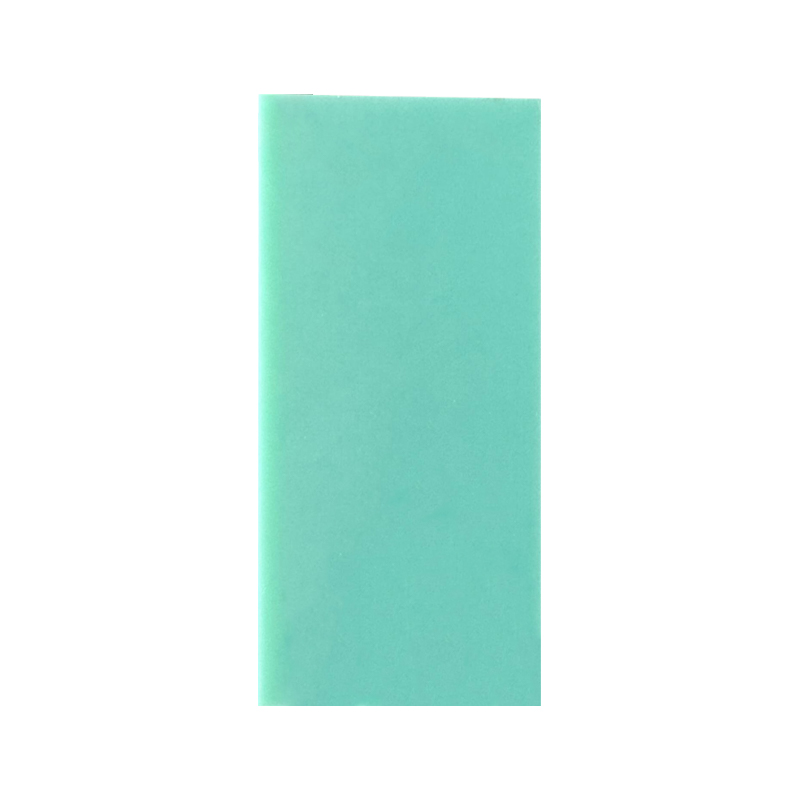

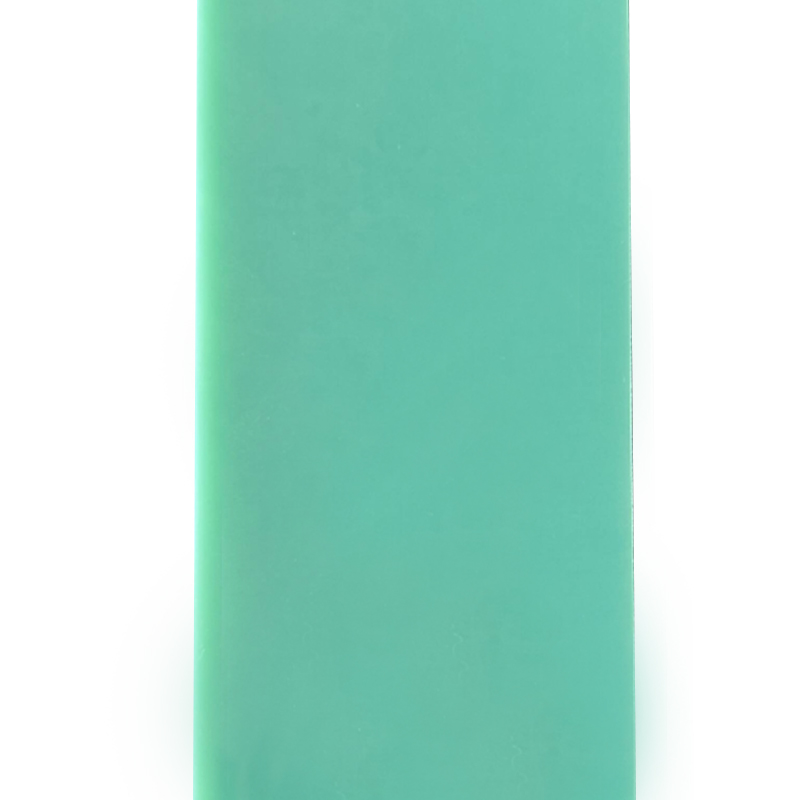

Płyta izolacyjna z żywicy epoksydowej z włókna szklanego
Ciągłe warstwy tkaniny ze szkła E impregnowane bromowaną żywicą epoksydową, formowane tłocznie w temperaturze 160°C i 14 MPa. Wytrzymałość dielektryczna 20–28 kV/mm (ASTM D149), absorpcja wody ≤0,15% po 24 godzinach zanurzenia. Klasa temperatury pracy F (155°C) z oceną palności UL 94 V-0. Zakres grubości od 0,3 mm do 50 mm, dostępny w kolorze naturalnym zielonym, białym, żółtym i czarnym do izolacji elektrycznej i montażu konstrukcyjnego.
Klasa termiczna F (155°C)
Palność UL 94 V-0
Dielektryk 20–28 kV/mm
▸ Zalety techniczne
  • Odporność na łuk: 180 sekund bez śledzenia (ASTM D495), określony dla rozdzielnic i styczników wysokiego napięcia.
  • Niski współczynnik rozproszenia: Tan δ 0,015–0,02 przy 1 MHz zapewnia integralność sygnału w zastosowaniach PCB o wysokiej częstotliwości.
  • Stabilność obróbki: Wiercenie bez zadziorów narzędziami węglikowymi; kontrolowane rozwarstwianie przy średnicach otworów ≥0,8 mm.
  • Odporność na wilgoć: Utrzymanie rezystancji izolacji > 95% po 96 godzinach przy 95% RH.
▸ Dane mechaniczne i elektryczne
Wytrzymałość na zginanie (wzdłużnie) 350 – 450 MPa
Wytrzymałość na rozciąganie 280 – 340 MPa
Wytrzymałość na ściskanie 350 – 420 MPa
Rezystywność objętościowa 10⁷ – 10⁸ MΩ·cm
CTI (śledzenie porównawcze) 175 – 200 V (PLC 3)
⎯
Tolerancje wymiarowe
0,5 – 1,6 mm ±0,10 mm
1,6 – 3,0 mm ±0,15 mm
3,0 – 6,0 mm ±0,20 mm
Długość/szerokość ≤1000 mm ±2,0 mm
⎯
Termiczne i chemiczne
  • Praca ciągła: 130°C – 155°C
  • Przewodność cieplna: 0,25–0,35 W/(m·K)
  • Odporność chemiczna: aceton, etanol, oleje mineralne
  • Unikaj: stężonego kwasu siarkowego
⎯
Parametry przetwarzania
  • Grubość ścinania ≤3 mm
  • Posuw wiercenia: 0,05–0,10 mm/obr
  • Prędkość wrzeciona: 20 tys. – 40 tys. obr./min
  • Podgrzewanie w temperaturze 80°C do wykrawania >2 mm
◆ Obszary zastosowań (certyfikowane zgodnie z IEC 60893, NEMA LI-1)
Bariery rozdzielcze Podpory szyn zbiorczych Urządzenia do testowania PCB Przekładki transformatorowe Kliny szczelinowe silnika Płyty zsypu łukowego Podkładki izolacyjne
Zgodny z RoHS · Nie zawiera REACH SVHC · Dostępny gatunek bezhalogenowy (IEC 61249-2-21)
Przechowywanie i obsługa
▸ Trzymaj płasko na paletach z podparciem krawędzi. Maksymalna wysokość stosu 800 mm, aby zapobiec wypaczeniu.
▸ Zakres wilgotności: 40% – 70% RH. Długotrwała ekspozycja > 80% RH może zwiększyć absorpcję wody powyżej 0,3%.
▸ Podczas długotrwałego przechowywania należy unikać bezpośredniego kontaktu z powierzchniami miedzianymi lub gołą stalą (ryzyko utleniania).
Często zadawane pytania i notatki
Maksymalne napięcie robocze? 2,5 kV na mm grubości dla prądu przemiennego (obniżenie wartości znamionowych o 60% dla prądu stałego).
Możliwość postformingu? Brak termoformowania po utwardzeniu; tylko arkusze wstępnie impregnowane.
Odgazowanie w próżni? TML 0,45%, CVCM 0,08% – odpowiednie do komór próżniowych.
Kontrola wypaczeń? Wyżarzanie w temperaturze 120°C przez 2 godziny zmniejsza naprężenia szczątkowe po obróbce.
ⓘ Opcje certyfikacji: MIL-I-24768, GB/T 1303.1, certyfikat UL (dostępny numer E). Możliwość śledzenia partii. Wartości mechaniczne w oparciu o grubość 1,6 mm, kierunek wzdłużny.
